XBD-DN係列多級消防泵

產品特點

XBD-DN係列多級離心消防泵與同類消防泵相比，同流量壓力規格的泵，其體積縮小20%-40%減少了泵的占地麵和和空間其型譜分布合理，能很好的適應不同樓層管理的消防需要，滿足設計選用。產品達到國內較高水平，具有占地麵積小，重量輕等優點。其性價比高，是用戶選用消防泵的理想產品。

產品概述

XBD-DN係列多級離心消防泵，是我公司根據市場需要而開發的新產品。其性能、技術條件附合國家新頒布的GB6245-1998《消防泵性能要求和試驗方法》標準的要求。

XBD-DN係列多級離心消防泵，其進出口法蘭的方向，可按需要相對於吸入口方向成90°，180°，270°（不允許0度）。

性能參數

工作條件

轉速 2950r/min

液體溫度 ≤80℃清水

流量範圍 10-30L/S

壓力範圍 0.5-1.8MPa

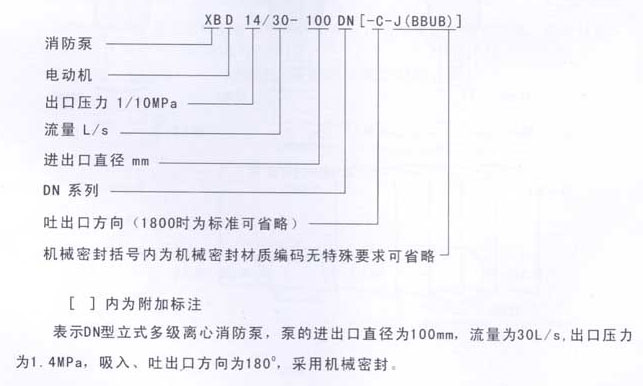

型號說明

標準配置

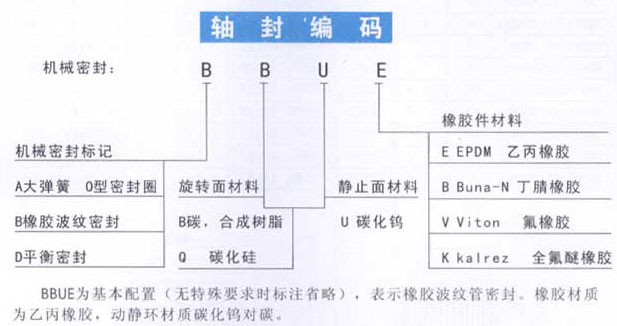

吸入口、吐出口方向相反（180°），泵體過流件材料為鑄鐵，葉輪材料為銅合金，軸材料為不鏽鋼，采用機械密封。

結構安裝型式

立式

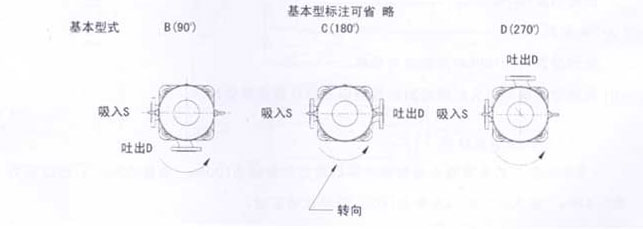

吐出口方向

立式：從上往下看，以吸入口為基準，順時針旋轉。

B 90°

C 180°

D 270°

水泵轉向

立式：從電機端朝泵看，為順時針方向。

電動機

Y係列全封閉自扇冷鼠籠型三相異步電機：

電壓:380v

頻率：50Hz

防護等級：1P44

絕緣等級：B

安裝形式：V1

注：特殊電機按需要供貨。

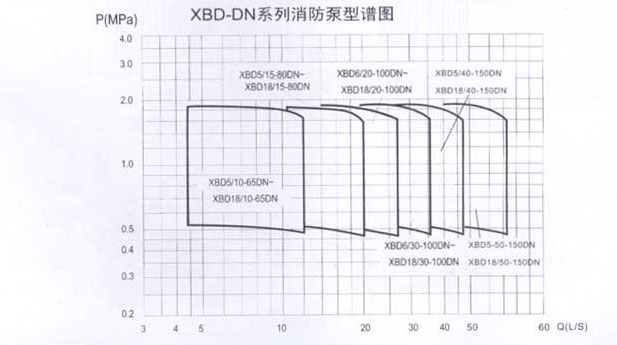

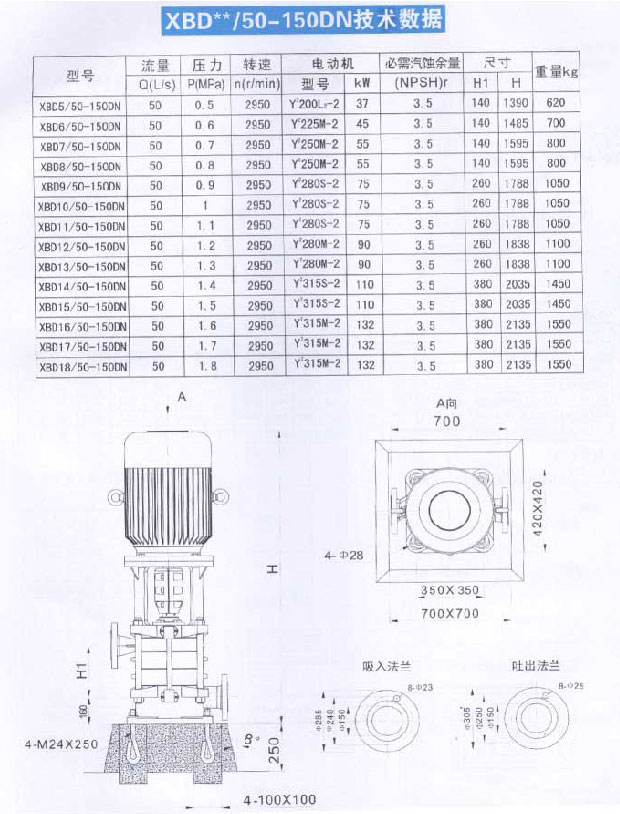

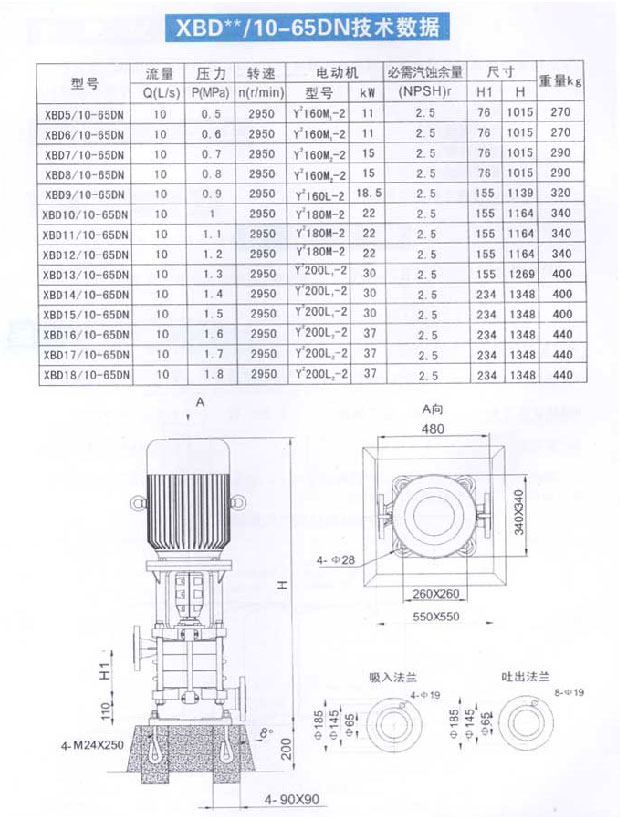

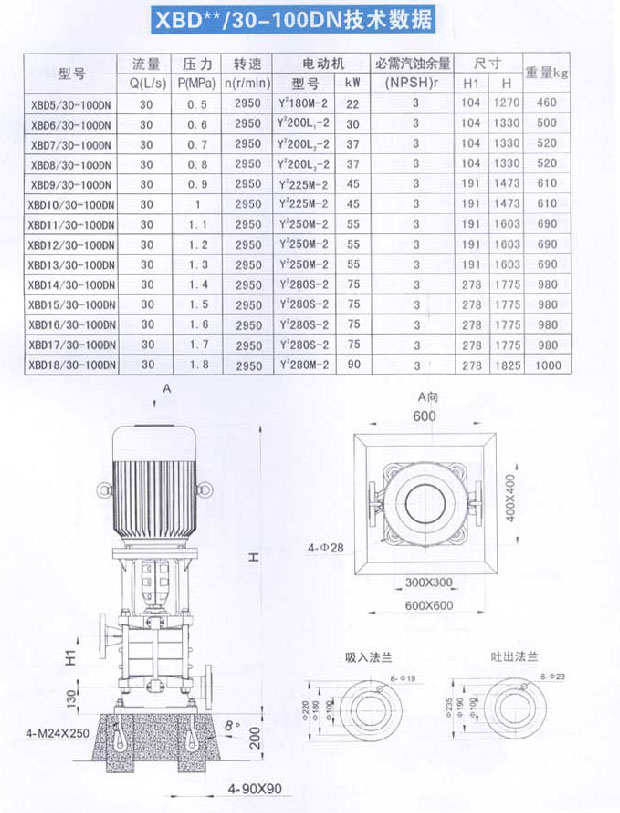

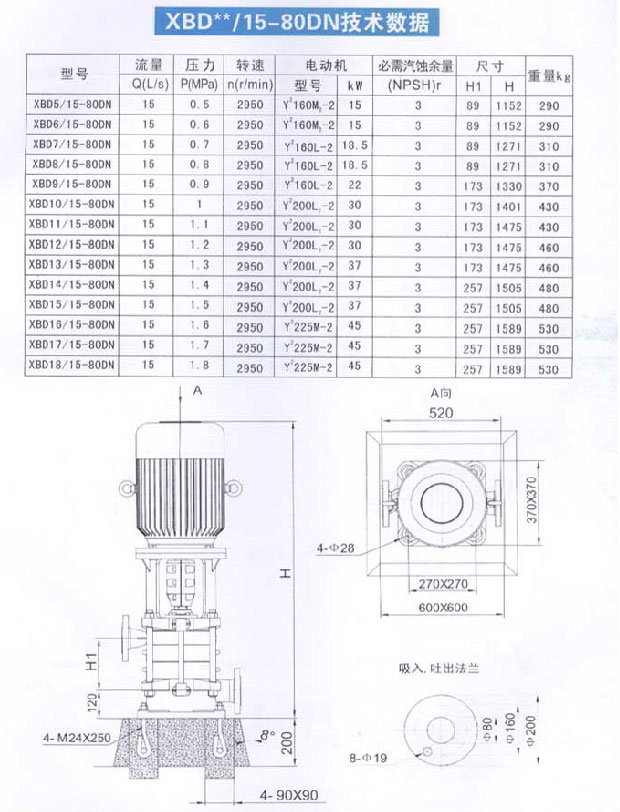

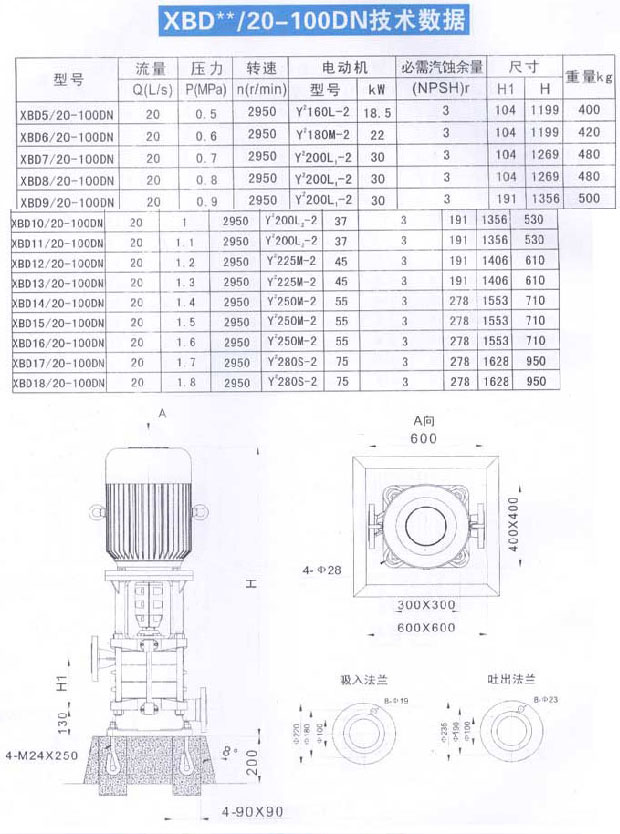

參數圖表
