潛水排汙泵

產品概述
      WQ型無堵塞潛水排汙泵是在引進國外技術的基礎上,結合國內水泵的使用特點而研製成功的新-代泵類產品，具有防纏繞、無堵塞、自動安裝和自動控製等特點。在排送固體顆粒和長纖維垃圾方麵具有效果。
      該係列泵采用葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似於一截而大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
      該泵水力性能成熟，產品經測試各項性能指標均達到有關標準規定。

產品特點
      1、采用大流道抗堵塞水力部件設計，大大提高汙物通過能力,能有效地通過泵口徑的5倍纖維物質和直徑為泵口:徑約50%的固體顆粒。
      2、設計合理，配套電機合理，效事高，節能效果顯著。
      3、泵軸經鍍鉻處理大大提高軸的耐腐性，抗磨性，對整泵的使用壽命有顯著提高。
      4、電纜與電機連按處采用橡膠套整體硫化技術其防水效果長效。
      5、機械密封采用雙道串聯密封，材質為硬質耐腐碳化鎢，具有耐用等特點，可以使泵連續運行8000小時以上.
      6、泵結構緊次，體積小，移動方便，安裝簡便，無需建泵房。潛入水中即可工作，大大減少工程造價。
      7、泵油室內設有油水探頭，當水泵側機械密封損壞後，水進入油室，探頭發生信號，對泵實施保護。
      8、可根據用戶需要配備全自動保護控製櫃，對泵的漏水、漏電，過載及溫等進行監控。
      9、雙導軌自動耦合安裝係統，給泵的安裝、維修帶來了大大的方便，人可不用為此而進出汙水坑。
      10、浮球開關可根據所需的水位變化，自動控製泵的停啟，無需專人看管。
      11、在使用揚程範圍內確保電機運行不過載。
      12、根據使用場合電機可采用水套式外循環冷卻係統，能確保電泵在無水(幹式)狀態下運行。
      13、安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。

產品適用場合
      1、工廠商業嚴重汙染廢水的排放。
      2、城市汙水處理廠排水係統。
      3、住宅區的汙水排水站。
      4、人防係統排水站。
      5、醫院、賓館的汙水排放。
      6、市政工程、建築工地。
      7、勘探、礦山配套附機. .
      8、農村沼氣池農田灌溉。
      9、自來水廠的給水裝置。

泵使用條件
      1、介質溫度不過60C，重度為1. 0~1. 3kg/dm', PH值在5~9範圍內。
      2、無內自流循環冷卻係統的泵，電機部分露出液麵不過1/2.
      3、一般情況下，泵須在使用揚程範圍內使用，電機不過載，如需在全揚程範圍使用，應在訂貨時另行注明，以便廠家製造。
      4、在運行過程泵電機電流不得過電機的額定電流。

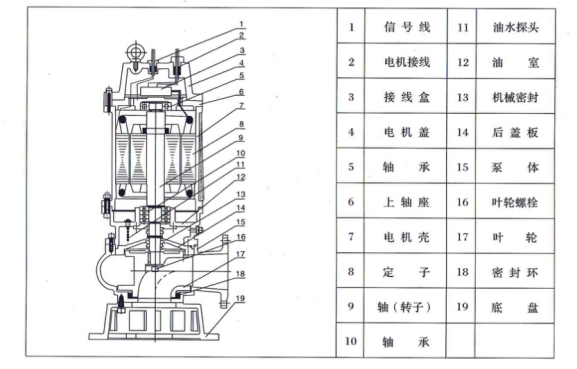

結構說明
      WQ型無堵塞潛水排汙泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電-體化產品。電機與泵合用同軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行。其主要部件作用如下:
      信號線1：配備全保水泵控製櫃，對泵實行保護，包括漏水、斷相、短路、過熱、電機過載等項目。
      電機定子8：采用B級或F級絕緣。
      漏水探頭11：該元件裝在油室內，當機械密封損壞後，水進入油室，探頭可發出信號由控製係統對泵實施保護。
      機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封好、壽命長等特點。
      葉輪17：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾:減少堵塞.纏繞的故障。
      泵體15：與葉輪配用，使得泵具有高的效率。
      密封環18：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以確保泵以效率運行。

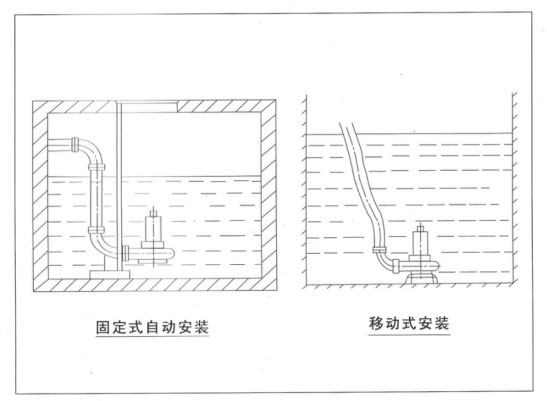

安裝係統說明
      1、自動耦合裝置係統
      適用於長則固定的使用場合，具有安裝快捷，檢測、 維修方便等優點。該係統使用特製的底座，固定在汙水坑的底部，與出水管連結好，在池項安裝好配套的支承塊，用導杆使二者相連，水泵與.特定支架連結好，沿導杆下達到底座，與其自動耦合、密封，而提升時則自動脫落。
      2.移動式安裝係統
      它以支架支水，按上出水軟管即可工作，這種方式主要應用於救急或維修施工的需要。

泵使用方法及注意事項
      1.泵使用前應仔細檢查電纜是否損壞，緊固件是否鬆動或脫落，泵在動輸、存放、安裝過程中有無變形或損壞。
      2.用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低於2兆歐，否則應對電機定子繞組進行幹燥處理，幹燥處理的溫度不允許過120C
      3.該係列泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行於泵出水口)的兩個吊環螺釘或起吊板中上下起吊電泵。均勾緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。
      4.泵接通後的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，隻需將電纜線中的二根線對調一下接線位置即可。
      5.電泵的機殼地線須嚴格按有關規程接妥，在電泵運行時，嚴禁在附近安裝人下水做事或移動。以防萬一電泵漏 電麵發生意外事故。
      6.電泵在無特殊情況須配備全自動水泵控製櫃，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。
      7.不得將電泵長期處於低揚程狀態下運行(一般使用揚程不得低於額定揚程的60%)，需控製在建議使用揚程範圍以內，以防電泵載而燒壞電機。
      8.無自循環冷卻裝置的泵嚴禁整體露出水麵長期運行，以防電泵過熱損壞。

維護保養
      1.電泵應有專人管理與使用，並定期檢查電泵繞組與機殼之間的絕緣電阻是否正常。
      2.每次使用特別是用於較稠較粘的漿液後，應將電泵放入清水中運轉數分鍾，防止泵內留下沉積物，確保電泵的清潔。
      3.電泵如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會，增加電泵的使用壽命。
      4.在常規狀態下泵每使用300~500小時後應加注或更換油室中機油(10~30號機油)，使機械密封保持良好的潤滑狀態，提高機械密封的使用壽侖。
      5.電泵拆卸、維修後，機殼組件須經0. 2MPa'氣密試驗檢查。
      6.葉輪和泵體之間的密封環具有密封功能，如密封損壞將直摟影響到泵的性能，需要時應更換。

水泵電氣控製係統

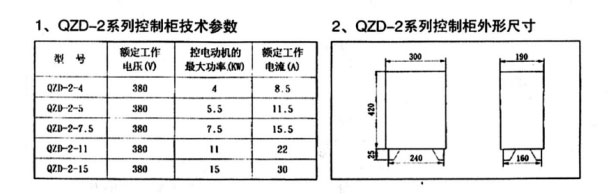

      QZD- 2係列水泵控製櫃
      (2D-2係列控製櫃控製0.75~ 150W單泵電器部分，具有控製泵啟動和停止，對水泵電動機過載、短路、缺相、斷相及漏水進行監控及保護。

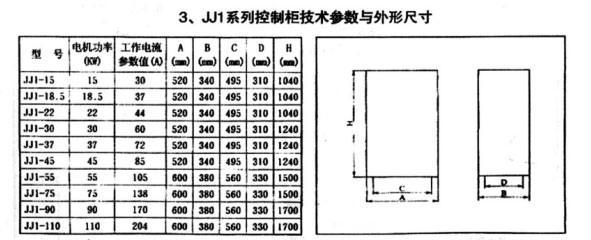

      J1係列水泵控製櫃
      JJ1係列水泵控製櫃控製15~110K水泵電動機作自動自耦減壓起動，對電機具有短路、缺相、過載等多樸保護功能，並對電機定子溫保護和水泵油室漏水保護。

      本目錄介紹控製櫃為單預自動控製櫃，如二台泵、三台泵、四台泵及多台泵混合- -櫃控製及配備其它功能的水泵控製櫃請在訂貨時另行提出協商確定，外形尺寸參照相應控製功率之和選配控製櫃。
