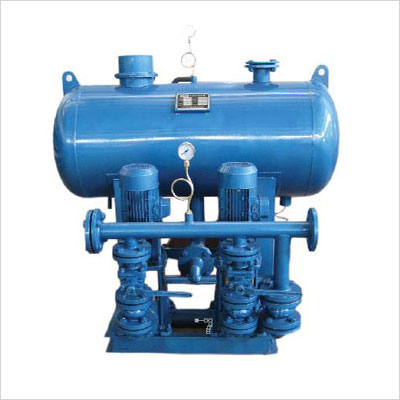

無負壓供水機組

無負壓. 生活. 消防

供水機組

無負壓供水設備

無負壓供水設備是一種加壓供水機組直接與市政供水管網聯接、在市政管網剩餘壓力基礎上串聯疊壓供水而確保市政管網壓力不小於設定保護壓力（設定壓力高於小區直供區壓力需求，一般不低於1.2Kg）的二次加壓供水設備。

管網疊壓(無負壓)供水設備的核心是在二次加壓供水係統運行過程中如何防止負壓產生，消除機組運行對市政管網的影響，在不影響附近用戶用水的前提下實現可靠、平穩、持續供水。

無負壓供水設備又被稱之為管網疊壓供水設備，目前市場上主要有罐式無負壓供水設備與箱式無負壓供水設備。

工作原理

穩流罐式無負壓供水設備與市政管網直接連接，在市政管網剩餘壓力的基礎上串聯疊壓供水。

（1）變頻恒壓供水：當市政管網供水量大於用戶用水量時，穩流罐式無負壓供水設備變頻恒壓供水，此時穩流罐中存儲一定量的承壓水。

（2）消除負壓：當用戶用水量增加導致市政管網與穩流罐連接處壓力下降，當壓力降低到相對壓力0以下時，在穩流罐中形成負壓，真空抑製器的進氣閥門打開，大氣進入穩流罐。此時，穩流罐相當於一個具有自由液麵的開口水箱，壓力與大氣相同，負壓被消除。水位下降到設定值時，液位控製器將控製信號傳遞給變頻控製櫃中的控製係統，控製加壓機組停止工作，用戶停水；當用戶用水量減小時，穩流罐中水位上升，氣體從真空抑製器排氣閥門排除，壓力恢複正常後，加壓機組重新自動啟動，恢複供水。

（3）停水停機功能：當市政管網停水時，加壓機組在液位控製器控製下自動停止運行，市政管網供水恢複後，自動啟動重新恢複正常供水。

（4）小流量休眠功能：用戶不用水或用水量很小時設備自動進入休眠狀態(停機)並保持供水壓力，用戶恢複用水時係統自動喚醒，恢複正常供水。

（5）停電繼續供水：當小區停電時，由市政管網繼續向低區用戶供水，停電不停水。設備恢複供電後，自動啟動，恢複正常供水。

安裝說明

1、設備應安裝在強度不低於C20的基礎上且四周留有排水設施和檢修通道；

2、設備安裝地點應選在較為幹燥的環境，避免在露天環境，以免電氣元件損壞；

3、安裝前應仔細檢查泵體流產內有無硬質物，以免運行時損壞葉輪和泵體；

4、安裝時管路不允許加在泵上，以免使泵變形，影響正常運行；

5、根據安裝圖紙先後順序連接，連接處密封，不得強行安裝，總管口徑較大時需加支撐，以免產生應力；

6、擰緊地腳螺栓，以免起動時振動對泵性能產生影響；

7、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控製泵在額定工況內運行，確保泵的正常使用；

8、管路係統實驗壓力為額定壓力的1.5倍，並持續保持5分鍾以上。在試壓過程中，管路係統不得有出現裂縫以及滴、漏、滲現象；

9、排出管路如裝止回閥應裝在閘閥的外麵；

10、泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。
